Sistem Hidrolik Sering Melemah? Ini 3 Katup Pengontrol yang Wajib Anda Setel
Sistem mekanis alat berat sering kali mengalami penurunan performa secara mendadak saat beroperasi di lapangan. Masalah pelik ini biasanya ditandai dengan gerakan aktuator yang melambat atau tidak bertenaga sama sekali.
Jika Anda sedang mencari jawaban mengapa sistem hidrolik di tempat kerja Anda tidak stabil, memahami komponen kontrol adalah kunci utamanya. Perlu Anda ketahui bahwa directional control valve pressure regulator dan flow control valve merupakan tiga pilar utama penentu kinerja fluida.
Ketiganya termasuk dalam kategori komponen vital yang mengatur arah, membatasi tekanan, serta mendistribusikan volume fluida ke setiap aktuator. Tanpa sinergi ketiganya, mesin industri tidak akan bisa bekerja dengan presisi.
Dalam dunia alat berat, operator sering kali mengeluhkan pergerakan arm atau bucket yang tersendat-sendat. Pertanyaan seperti "kenapa tekanan hidrolik naik turun?" kerap muncul menjadi pencarian terpopuler di kalangan mekanik pemula yang sedang melakukan troubleshooting.
Ketidakstabilan ini biasanya berakar pada kegagalan salah satu dari ketiga katup utama tersebut. Memahami apa itu control valve secara menyeluruh akan membantu Anda mendeteksi kerusakan sebelum komponen lain ikut aus.
Mari kita bedah fungsi spesifik masing-masing komponen ini:
- Directional Control Valve (DCV): Bertugas sebagai pengatur rute aliran fluida menuju silinder atau motor hidrolik sesuai perintah operator.
- Pressure Regulator (Pressure Control Valve): Berfungsi membatasi dan menjaga tekanan kerja sistem agar tetap berada dalam batas aman yang direkomendasikan.
- Flow Control Valve: Berperan penting dalam membatasi volume fluida yang masuk ke aktuator untuk mengatur kecepatan gerak mekanis.
Dari pengalaman saya menangani berbagai jenis katup hidrolik alat berat, kegagalan fungsi satu katup saja akan langsung mengacaukan siklus kerja mesin secara keseluruhan.

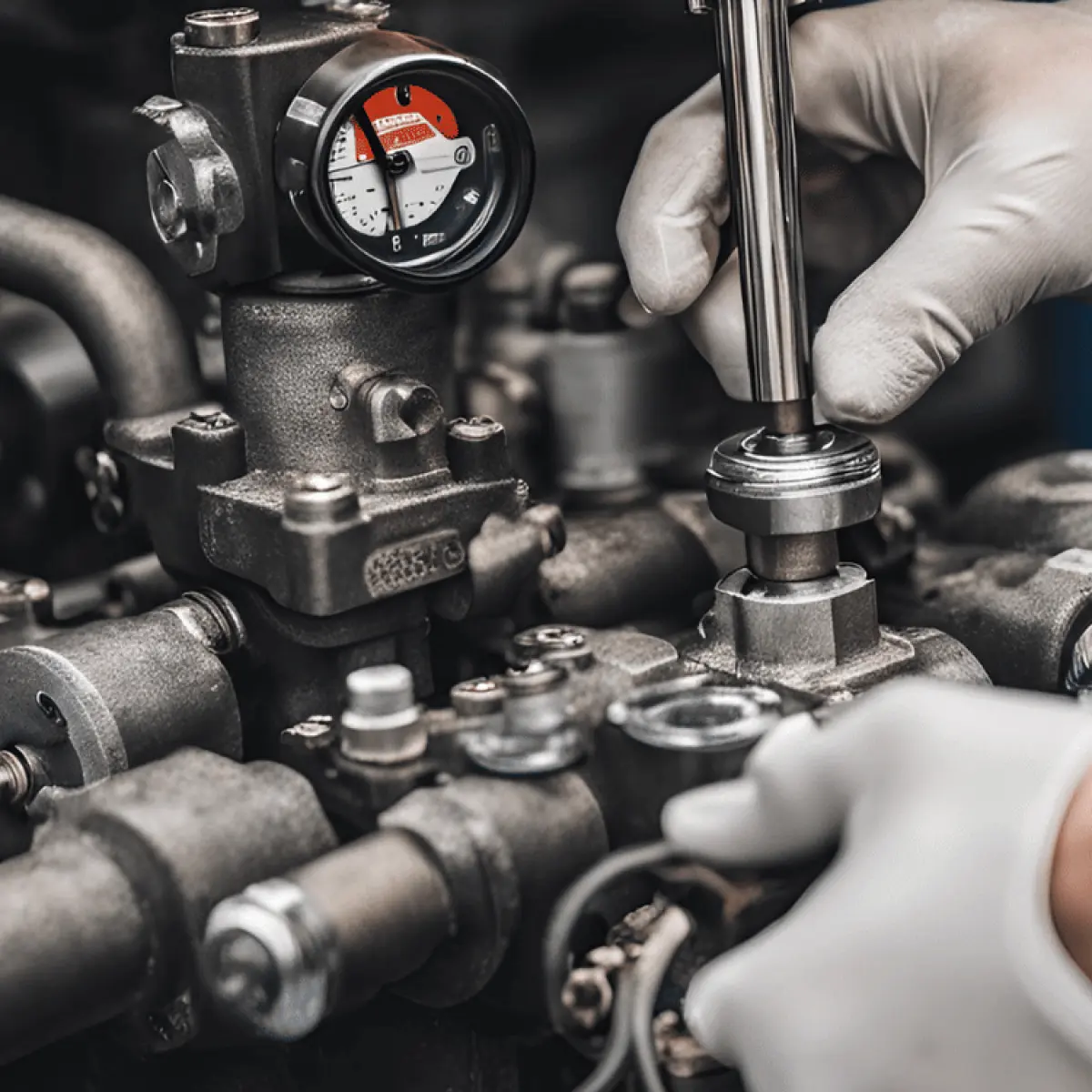

[Image of hydraulic control valves diagram]
Langkah Tepat Menyetel Katup Kontrol Hidrolik secara Aman
Menyetel komponen sensitif ini membutuhkan ketelitian tinggi agar tidak merusak pompa utama akibat beban berlebih. Berikut adalah panduan taktis langkah demi langkah untuk melakukan kalibrasi dan penyetelan pada unit sistem hidrolik Anda.
- Persiapkan alat ukur tekanan yang akurat. Pasang pressure gauge beresolusi tinggi pada test point pompa utama sebelum Anda menyalakan mesin penunjang.
- Identifikasi jenis katup hidrolik alat berat yang akan disetel. Pastikan Anda membedakan dengan jelas antara katup pengatur tekanan utama dan katup pengatur aliran sirkuit cabang.
- Lakukan penyetelan pada pressure relief valve terlebih dahulu. Kendorkan lock nut, lalu putar adjustment screw secara perlahan searah jarum jam untuk menaikkan tekanan standar.
- Atur rentang bukaan katup aliran. Sesuaikan fungsi flow control valve dengan memutar knop pembatas guna mendapatkan kecepatan gerak aktuator yang ideal sesuai beban kerja lapangan.
- Uji pergerakan directional control valve secara berulang. Gerakkan tuas kontrol untuk melihat apakah fluida mengalir lancar tanpa ada hentakan berlebih pada silinder hidrolik.
Kesalahan umum yang saya lihat adalah mekanik sering memutar sekrup penyetel terlalu dalam tanpa melihat indikator gauge. Tindakan gegabah ini berisiko memicu kebocoran internal pada seal katup akibat lonjakan tekanan yang melampaui batas material.
Memahami Karakteristik Teknis Spesifikasi Katup di Pasar
Setiap tipe katup dirancang dengan batas toleransi volume dan tekanan operasi yang berbeda-beda untuk kebutuhan industri. Memilih komponen pengganti yang tidak sesuai spesifikasi pabrikan asli dapat mempercepat kerusakan pompa hidrolik Anda.
Berdasarkan data teknis dari Pandu Hidrolik, setiap varian katup memiliki batas atas performa yang sangat spesifik yang tidak boleh dilanggar dalam modifikasi sistem.
Berikut adalah perbandingan data spesifikasi teknis untuk beberapa jenis katup pelepas tekanan generik yang beredar di industri saat ini:
| Jenis Katup Kontrol | Laju Aliran Maksimum | Tekanan Maksimum | Waktu Penyesuaian |
|---|---|---|---|
| Balanced Piston Type Relief Valve | 20 – 380 L/min | 21 MPa | – |
| Katup Pelepas Tipe RI | 40 – 320 L/min | 35 MPa | – |
| Remote Control Pressure Relief Valve | 2 sampai 15 L/min | 21 MPa | – |
| Solenoid Controlled Relief Valve | 30 – 380 L/min | 21 MPa | tiga detik |
Data di atas memperlihatkan secara jelas bahwa kapasitas aliran fluida sangat menentukan struktur fisik dari katup itu sendiri.
Sebagai contoh, jika Anda menggunakan sirkuit kendali jarak jauh, tipe remote control yang berkapasitas kecil sudah cukup memadai untuk memicu katup utama.
Mengapa Pemahaman Karakteristik Aliran Sangat Krusial?
Banyak teknisi di lapangan masih bingung membedakan peran sirkuit pembatas volume dengan sirkuit satu arah. Pertanyaan mengenai "perbedaan flow control dan check valve" sering kali mencuat saat efisiensi sistem mulai menurun drastis.
Sederhananya, check valve hanya mengizinkan fluida mengalir ke satu arah dan menutup aliran balik secara total. Sementara itu, flow control valve bertugas mencekik volume aliran fluida agar kecepatan aktuator dapat dikendalikan dengan konstan.
Dalam modul kontrol modern, pabrikan biasanya menerapkan rentang pengaturan buka dan tutup pada control valve sebesar 0-100% untuk fleksibilitas operasional yang maksimal.
Dalam kasus yang sering saya temui di sistem hidrolik pabrik, kegagalan menjaga kestabilan aliran ini dipicu oleh akumulasi kontaminan mikro yang mengganjal komponen poppet di dalam katup.
Oleh karena itu, kebersihan oli hidrolik memegang peranan yang sama pentingnya dengan keakuratan nilai penyetelan mekanis komponen.
Menyelami Cara Kerja Relief Valve Hidrolik Demi Keamanan Sistem
Komponen penyelamat utama dari bahaya ledakan pipa sirkuit adalah sistem pelepas tekanan otomatis. Memahami secara mendalam tentang cara kerja relief valve hidrolik akan memberi Anda sudut pandang baru mengenai pentingnya aspek keselamatan kerja.
Katup ini bekerja memanfaatkan gaya pegas internal yang menahan poppet agar tetap menutup saluran bypass menuju tangki penampungan utama.
Ketika tekanan fluida naik melebihi batas kekuatan pegas, poppet akan terdorong membuka sehingga oli berlebih dialirkan kembali ke tangki secara instan.
Sistem pengondisian sirkuit yang stabil selalu mengandalkan respons cepat dari mekanisme pegas internal ini. Pemeliharaan preventif berupa pembersihan berkala dari endapan lumpur oli akan menjaga waktu respons katup tetap berada di bawah ambang batas kritis tiga detik.
Kombinasi performa antara directional control valve pressure regulator dan flow control valve merupakan penentu mutlak efisiensi daya mekanis yang dihasilkan oleh mesin industri modern Anda.
