Solusi iPhone 11 Tidak Bisa Diisi Daya akibat Kerusakan Chip IC Charger SN2611

Mengatasi masalah daya pada iPhone 11 memerlukan ketelitian diagnosis yang tinggi agar tidak salah mengambil tindakan perbaikan fisik. Ketika perangkat tiba-tiba menolak pengisian daya atau menunjukkan arus listrik 0 Amper, kemungkinan besar kerusakan terletak pada komponen chip IC Charger. Masalah pengisian daya ini sering kali disebabkan oleh kerusakan pada chip pengontrol daya utama di dalam mesin.

Melalui panduan teknis ini, kita akan membedah secara mendalam langkah demi langkah mengidentifikasi, mengukur, hingga mengganti komponen IC cas iPhone 11 secara aman dan presisi. Chip terintegrasi (IC) pengisian daya pada iPhone memiliki peran krusial sebagai gerbang regulasi arus listrik yang masuk dari kabel Lightning menuju baterai. Komponen ini memastikan bahwa tegangan yang dialirkan berada dalam batas aman guna mencegah terjadinya kelebihan beban (overcharge) atau korsleting.

Dalam arsitektur hardware seri iPhone 11, chip pengontrol daya ini sangat spesifik dan memiliki kompatibilitas silang dengan beberapa model di sekitarnya. Untuk melakukan perbaikan yang sukses, Anda harus menggunakan komponen pengganti dengan nomor seri yang tepat agar sistem iOS dapat mengenali aliran daya dengan normal.

Spesifikasi Chip IC Charger SN2611

Pada seri iPhone 11, komponen manajemen pengisian daya utama menggunakan chip khusus dengan nomor seri tertentu yang dipasang dengan teknik micro-soldering langsung ke papan sirkuit utama (logic board). Berdasarkan spesifikasi komponen original, chip ini memiliki beberapa varian kompatibilitas yang wajib dipahami oleh teknisi sebelum melakukan eksekusi pembongkaran mesin.

Komponen chip IC Charge dengan nomor seri SN2611 (kualitas Original/Refurbished to new) memerlukan metode pemasangan tipe Microwelding. Menariknya, chip dengan nomor seri SN2611 ini tidak hanya dapat digunakan pada iPhone 11 biasa, melainkan juga kompatibel penuh untuk model iPhone lainnya seperti iPhone 11 Pro, iPhone 11 Pro Max, iPhone 12, dan iPhone 12 Pro.

Varian Chip SN2611A0 U3300

Selain seri standar di atas, di pasar komponen juga beredar varian chip IC Charge dengan nomor seri SN2611A0 U3300. Chip ini memiliki cakupan kecocokan sirkuit yang sedikit lebih luas dibanding versi dasar.

Komponen SN2611A0 U3300 ini dirancang agar kompatibel dengan jajaran perangkat yang lebih bervariasi. Chip tersebut dapat dipasang pada model iPhone 11, iPhone 11 Pro, iPhone 11 Pro Max, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, hingga iPhone 12 Mini.

Gejala Fisik dan Pengukuran Arus pada Kerusakan IC Charger

Menentukan apakah kerusakan berasal dari IC cas iPhone 11 atau sekadar masalah konektor dermaga (dock port) memerlukan analisis alat ukur. Pengamatan kasat mata saja tidak akan cukup karena gejala kerusakan IC charger sering kali menyerupai kerusakan baterai atau kabel fleksibel charger.

Dalam kasus yang sering saya temui di meja servis, kesalahan umum teknisi pemula adalah langsung mengganti baterai tanpa mengukur konsumsi arus listrik terlebih dahulu. Akibatnya, masalah tetap muncul kembali dalam beberapa hari setelah baterai baru kehabisan daya bawaannya.

Ciri-Ciri Utama Kerusakan Jalur Pengisian Daya

• iPhone 11 sama sekali tidak merespons ketika dicolokkan ke kabel charger (mati total tanpa indikator petir).
• Indikator baterai menunjukkan lambang mengisi daya, namun persentase baterai justru terus berkurang atau stagnan.
• Suhu di area sekitar mesin bagian atas (dekat kamera dan prosesor) meningkat sangat drastis (overheat) saat kabel pengisi daya dihubungkan.
• Pembacaan arus pada USB analyzer menunjukkan angka konstan 0 Amper atau fluktuasi ekstrem yang tidak wajar di bawah 0,1 Amper.

Untuk mempermudah pemetaan jenis komponen pengisian daya pada lini iPhone, berikut adalah tabel perbandingan tipe chip pengisian daya yang umum digunakan pada beberapa generasi iPhone guna menghindari salah pasang sirkuit.

Panduan Diagnosis dan Langkah Perbaikan IC Cas iPhone 11

Pekerjaan microwelding pada logic board iPhone 11 membutuhkan presisi tinggi, kesabaran, serta peralatan profesional seperti solder station terkontrol, hot air gun (blower), mikroskop trinokuler, dan flux berkualitas tinggi. Pastikan area kerja Anda bebas dari debu dan gunakan gelang antistatik sebelum menyentuh komponen internal sensitif.

Dari pengalaman saya menangani masalah pengisian daya pada seri ini, pastikan Anda melakukan backup data terlebih dahulu jika kondisi iPhone masih sempat menyala sesekali. Kerusakan mesin akibat panas berlebih selama proses pengangkatan chip dapat berisiko merusak sirkuit memori utama jika dilakukan tanpa perhitungan matang.

1. Lakukan Pembongkaran Layar dan Isolasi Mesin: Matikan perangkat terlebih dahulu, buka dua sekrup pentalobe di dekat port charger, lalu gunakan pemanas layar untuk melunakkan perekat tahan air. Angkat layar dengan hati-hati dari sisi kanan ke kiri agar kabel fleksibel sensor wajah dan layar tidak robek, kemudian lepaskan konektor baterai terlebih dahulu sebagai langkah keselamatan utama.
2. Uji Arus Masuk Menggunakan USB Analyzer: Hubungkan konektor charger ke penguji daya digital. Jika arus tertahan di angka 0A sementara tegangan stabil di 5V, bersihkan port eksternal menggunakan alkohol isopropil 99%. Jika pembersihan port tidak membuahkan hasil dan pengujian dengan dock fleksibel baru tetap menghasilkan arus 0A, maka dipastikan kerusakan berada pada level sirkuit motherboard.
3. Lepas Motherboard dari Chassis: Lepaskan semua pelindung logam (shielding), lepaskan semua konektor kamera, antena, serta tombol fisik yang terhubung ke mesin. Keluarkan motherboard iPhone 11 secara perlahan tanpa menekuk sirkuitnya karena struktur board iPhone 11 menggunakan desain bertumpuk (sandwiched board).

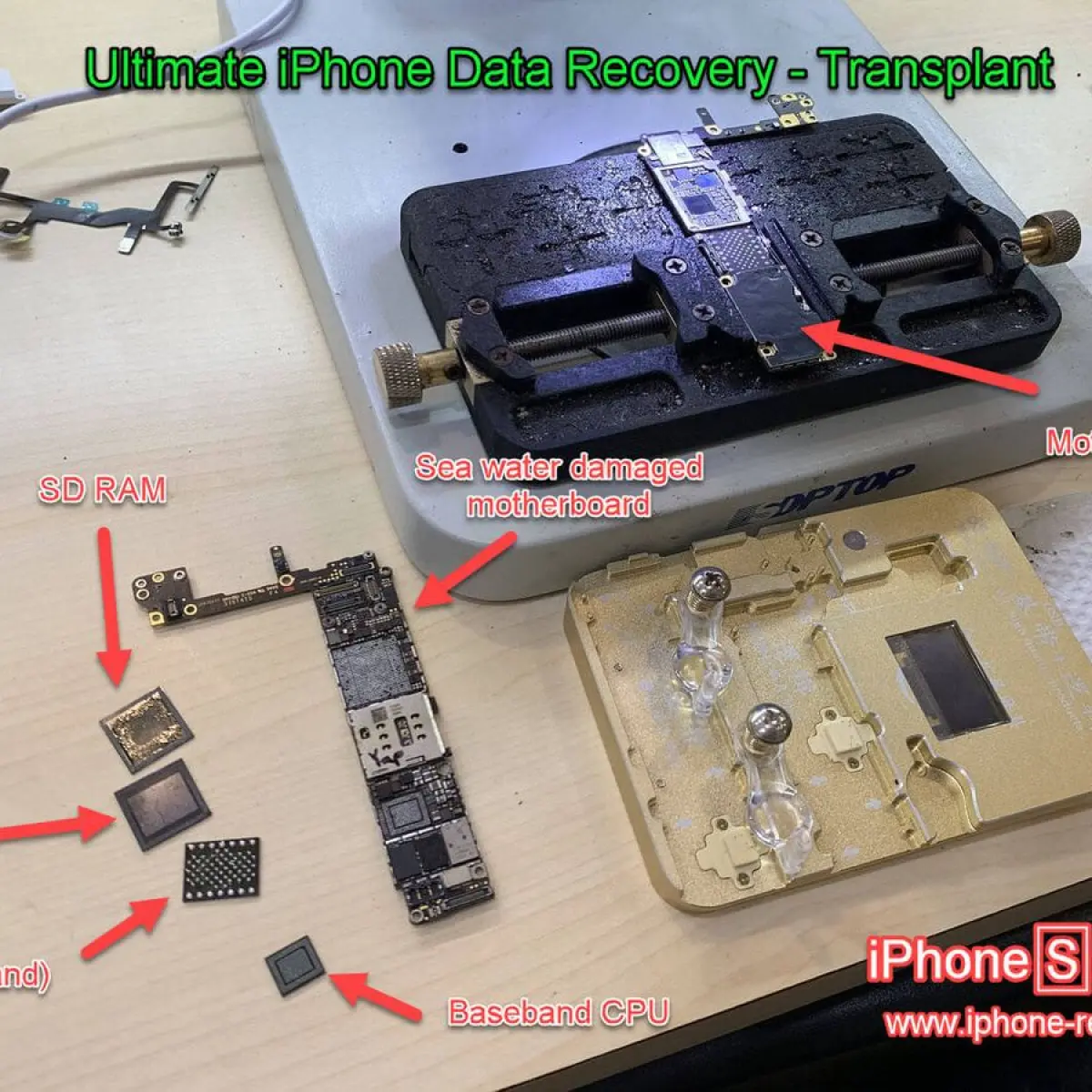

4. Proses Pengangkatan Chip IC SN2611 yang Rusak: Letakkan motherboard pada holder mesin khusus. Tutupi komponen sekitar yang sensitif terhadap suhu panas menggunakan pita tahan panas (polyimide/kapton tape) atau pelindung tembaga. Atur suhu blower pada kisaran 330 hingga 350 derajat Celsius dengan tekanan udara sedang, oleskan sedikit flux di sekeliling chip U3300, lalu panaskan secara memutar hingga timah di bawah chip mencair sebelum mengangkatnya dengan pinset halus.
5. Pembersihan Pad dan Pemasangan Chip Baru: Bersihkan sisa-sisa timah lama pada pad logic board menggunakan solder wick dan solder besi berujung pipih secara perlahan agar jalur sirkuit tidak terkelupas. Ambil chip IC SN2611 baru berkualitas Original, posisikan sesuai dengan tanda titik orientasi kaki pin sirkuit pada mesin, lalu solder kembali menggunakan blower dengan suhu sekitar 320 derajat Celsius hingga chip tampak bergeser sedikit ke posisi presisi secara otomatis karena tegangan permukaan timah cair.

Penting untuk selalu memeriksa orientasi arah pemasangan chip IC SN2611 sebelum memanasinya dengan blower. Kesalahan arah pemasangan pin sudut dapat memicu korsleting fatal yang berpotensi merusak CPU atau sirkuit memori utama iPhone 11 secara permanen.

Langkah Pengujian Pasca-Servis untuk Memastikan Pengisian Daya Normal

Setelah proses microwelding selesai, jangan langsung merakit seluruh komponen ke dalam casing secara permanen. Biarkan logic board mendingin secara alami hingga mencapai suhu ruangan untuk menghindari thermal shock pada komponen mikro di sekitarnya. Lakukan pembersihan menyeluruh menggunakan cairan pembersih khusus sirkuit untuk mengangkat sisa-sisa flux yang masih menempel. Sisa flux yang bersifat asam berpotensi menimbulkan korosi sirkuit dalam jangka panjang jika diabaikan begitu saja.

Pasang kembali mesin ke dalam housing secara sementara, lalu hubungkan konektor layar, flex charging, dan baterai. Colokkan kabel charger original dan perhatikan pembacaan pada USB analyzer digital Anda. Pada kondisi normal, arus pengisian daya cepat pada iPhone 11 akan melonjak ke angka minimal 1 Amper hingga 2 Amper tergantung persentase sisa baterai saat itu.

Gunakan pengisi daya berkualitas standar pabrikan serta hindari penggunaan adaptor non-sertifikasi yang menjadi penyebab utama kerusakan IC pengisian daya ini terulang kembali. Pemasangan chip IC cas SN2611 yang dilakukan secara presisi dengan temperatur terkontrol terbukti mengembalikan fungsionalitas daya iPhone 11 ke kondisi prima seperti sediakala tanpa menurunkan performa baterai.
